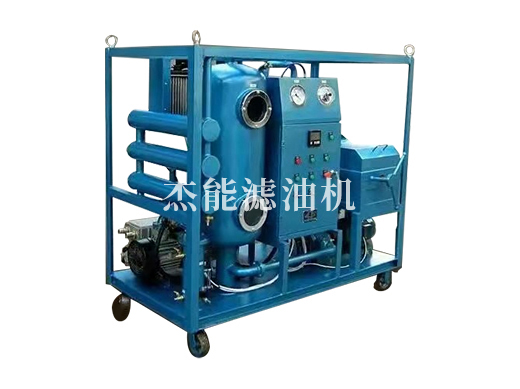

ZHJ型变压器油多杂质真空滤油机主要用于旧油、新油、进口油、互感器油、开关油、变压器油等含大量杂质的绝缘油真空过滤处理，能有效去除油中的杂质微粒及游离碳、油泥等污染物，并快速脱出油中水分及残余气体，提高绝缘油的耐压等级，保证输变电设备的安全运行，且具备对电气设备热油循环干燥和真空注油、真空抽气等功能。

一、用途与功能

主要用于旧油、新油、进口油、互感器油、开关油、变压器油等含大量杂质的绝缘油真空过滤处理，能有效去除油中的杂质微粒及游离碳、油泥等污染物，并快速脱出油中水分及残余气体，提高绝缘油的耐压等级，保证输变电设备的安全运行，且具备对电气设备热油循环干燥和真空注油、真空抽气等功能。

二、性能特点

※脱气脱水系统，采用大面积平面闪蒸技术，能快速分离油中的水分、气体。

※精密过滤系统，具有板框压力式滤油机过滤面积大、过滤精度高、滤出杂质能力强的特点，省去普通真空滤油机频繁清洗、更换滤芯的工作量，并配置有超压报警停机装置及提示更换滤纸的功能。

※安全可靠并配置有自动恒温控制装置的加热系统，确保加热均匀、油温稳定，且不会造成油器品部碳化。

※优良的压力保护、稳定的机械式浮球或红外线液位控制系统，操作简单轻松。

※整机设有联锁安全保护功能，油泵与加热系统联锁并配置过截保护和电机热继电器保护及相序、缺相、漏电等保护功能。

※整机组件均采用国内优质高性能或进口元件，可在线运行及人机分离，运行安全可靠，性价比优越。

三、1、保证达到性能指标

绝缘油初始值为	经本机净化后
耐电压≥15KV	≥50-65KV
含水量≤50PPm	≤5-10PPm
含气量≤12%	≤0.2%

2、主要性能指标

工作真空度（pa）

极限真空度（pa）

工作压力（Mpa）

过滤精度

（um）

工作噪音（dB）

连续工作时间（H）

无故障工作时间（H）

工作温度（°c）

≤300

≤50

≤0.4

0.5、1、3、5、10可选择

≤75

300

＞5000

20-80可调

3、ZHJ型变压器油多杂质真空滤油机技术规格表

技术指标	单位\型号	ZHJ-20	ZHJ-30	ZHJ-50	ZHJ-80	ZHJ-100	ZHJ-125	ZHJ-150	ZHJ-200	ZHJ-250	ZHJ-300
流量	L/min	20	30	50	80	100	125	150	200	250	300
总功率	KW	17	26	35	55	66	85	100	110	130	150
工作压力	Mpa	≤0.4
工作真空度	Mpa	-0.07~-0.096
恒温控制范围	℃	20-80
运动粘度	mm2/s	GB/T256
含水量	%	GB/T7600
酸值	mgKOH/g	0.03
闪点(开口)	℃	GB/T267
机械杂质	\	GB/T511
噪音	Db(A)	75
进出管径	Mm	25	32	32	38	38	44	50	50	65	65
外形尺寸	长	1450	1550	1650	1750	1850	1900	1950	2000	2100	2200
	宽	680	880	880	910	1000	1100	1200	1300	1350	1400
	高	1450	1450	1650	1750	1850	1900	1950	2000	2100	2200
设备重量	Kg	380	450	550	750	900	1000	1200	1400	1650	1900
设备安置方式	移动式	移动式	移动式	移动式	移动式	移动式	移动式	移动式	移动式	移动式	移动式
