一、用途和功能

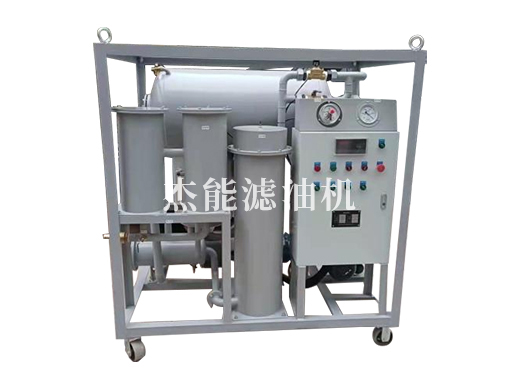

DZL型高效效真空滤油机主要用于去除绝缘油中的微水、气体、杂质,提高绝缘性能。也适用于液压油、航空油、润滑油,轻质油类的除杂脱水、脱气。
1、进油阀2、流量开关3、粗滤器4、液位控制阀、5、加热器、6、温度传感器7、真空脱气罐8、喷雾元件9、液面10、浮漂11、油泵12、精滤器13、回油阀14、出油阀15、取样阀16油雾分离器17、抽真空接口18、真空泵19、真空表20、压力表21观察窗22真空破坏阀。
二、技术特点
卧式双真空分离技术,成倍提高蒸发面积,高效可靠。
聚结式油雾分离器,彻底分离油中气体。
真空脱气分离。
欧美精滤芯,精度为1-5μm,滤芯的β≥1000。
输油系统具有噪音低,寿命长。
欧美热辐射式加热技术,全恒温控制。
自动液位控制系统,实现人机分离。
法国真空沫技术,避免跑油产生。
电气元件欧美进口,控制系统安全可靠。
三、1、DZL型高效真空滤油机产品技术规格
指标名称 |
单位 |
DZL-5 |
DZL-6 |
DZL-10 |
DZL -20 |
DZL 30 |
DZL -50 |
DZL -80 |
DZL -100 |
DZL -125 |
DZL -150 |
DZL -200 |
|
额定 流量 |
L/H |
300 |
360 |
600 |
1200 |
1800 |
3000 |
4800 |
6000 |
7500 |
9000 |
12000 |
|
总功率 |
KW |
5 |
7 |
10 |
17 |
26 |
35 |
55 |
66 |
85 |
100 |
110 |
|
电 源 |
380v×3/50HZ |
||||||||||||
管径 |
进 |
mm |
19 |
19 |
25 |
25 |
25 |
32 |
38 |
38 |
44 |
50 |
50 |
|
出 |
mm |
19 |
19 |
25 |
25 |
25 |
32 |
38 |
38 |
44 |
50 |
50 |
外形 尺寸 |
长 |
mm |
800 |
900 |
950 |
1100 |
1150 |
1200 |
1300 |
1400 |
1500 |
1500 |
1600 |
宽 |
mm |
500 |
600 |
650 |
800 |
800 |
900 |
950 |
1100 |
1100 |
1200 |
1200 |
|
高 |
mm |
800 |
900 |
1050 |
1300 |
1350 |
1350 |
1400 |
1500 |
1600 |
1800 |
1900 |
|
整机质量 |
kg |
75 |
90 |
110 |
200 |
270 |
350 |
500 |
700 |
800 |
1000 |
1200 |
以上部分参数随着使用环境或油品的特点可作相应调整,设备配置(高、中、标准档)可选。
2、保证性指标
产品类别 |
DZL-单级 |
击穿电压(KV) |
60 |
微水(PPM) |
10 |
气体含量 |
≤0.5% |
过滤精度(μm) |
1—5 |
工作温度℃ |
20—80 |
出口最 高压力(MPA) |
0.5 |
工作噪音 |
60 |
工作真空度(PA) |
400 |
3、可选部件
序号
名称
描述
1
金属屋
防风、防雨、防尘、外形美观大方
2
流量计
监测出油量
3
分子过滤器
降低酸值与介损:酸值(MgKOH/g)≤0.03
4
人机控制系统
全智能控制
